Guide d’installation du kit plaque courte Motoflex Plug & Play pour Hornet 750

Installez votre kit facilement, sans couper de fils

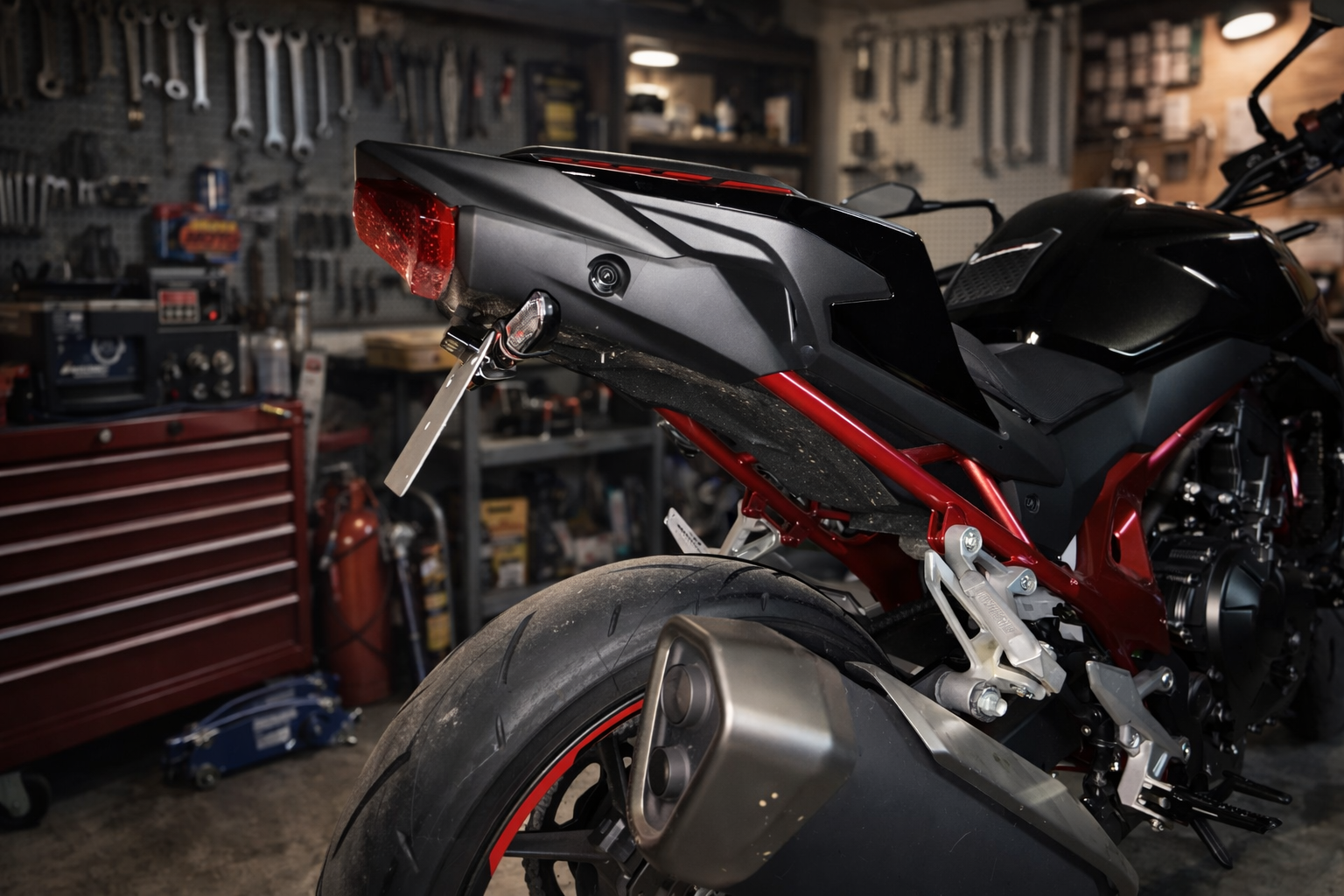

Le kit Motoflex Plug & Play pour Honda Hornet 750 a été conçu pour offrir un montage simple, rapide et propre.
Grâce à notre système de connectique dédié, vous pouvez remplacer votre support de plaque d’origine par un support plus court, plus esthétique et plus agressif, sans modification complexe du faisceau d’origine.

Préconisations avant installation

Avant de commencer le montage, prenez quelques précautions simples afin de travailler en toute sécurité et dans de bonnes conditions.

  • Coupez totalement le moteur.

  • Retirez la clé du contact.

  • Assurez-vous que la moto soit stable, idéalement sur une surface plane.

  • Laissez la moto refroidir si vous venez de rouler.

  • Préparez vos outils à l’avance pour travailler proprement et sans précipitation.

Nous vous conseillons de réaliser l’installation dans un endroit sec, bien éclairé, avec suffisamment d’espace autour de la moto.

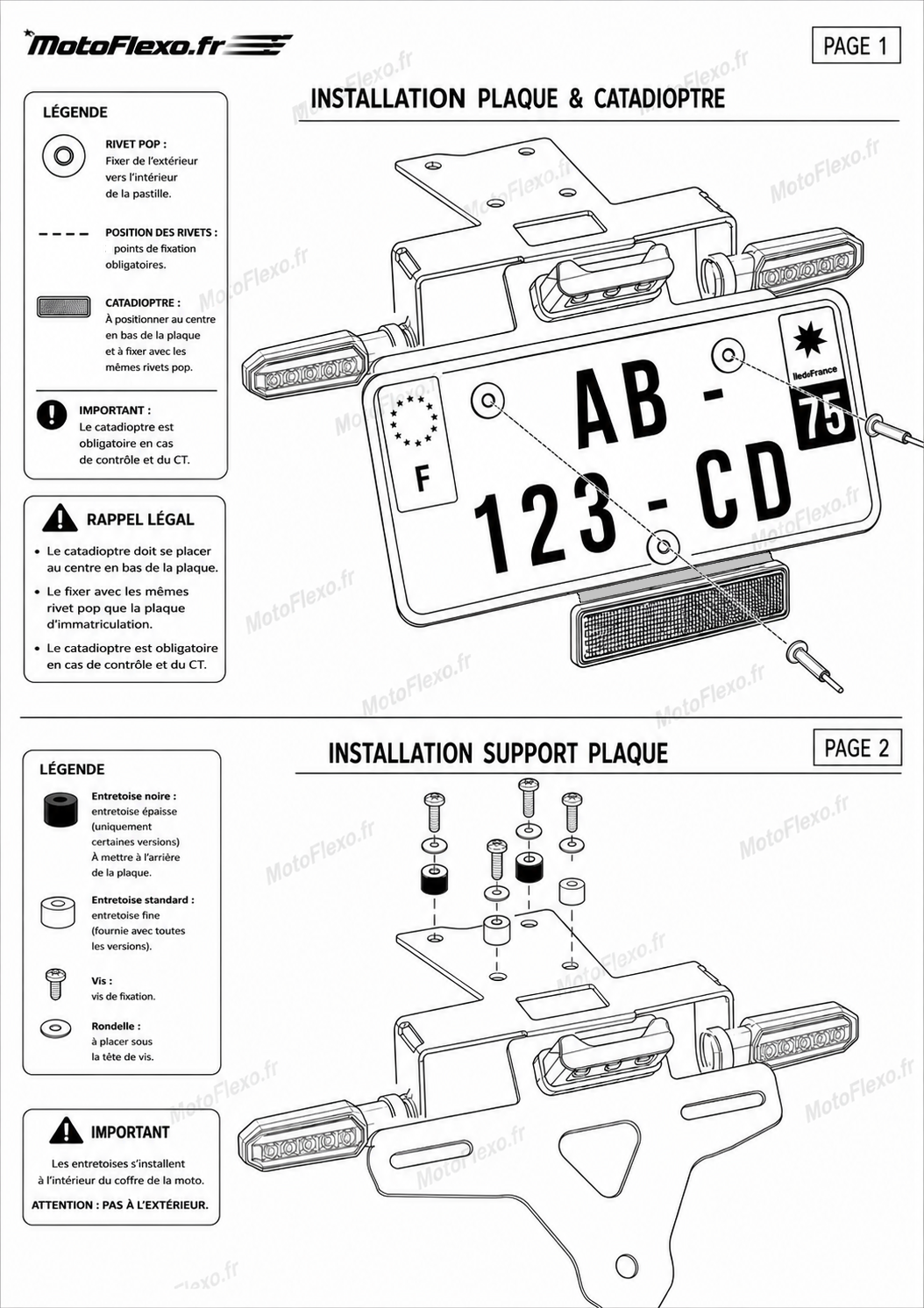

1 - Dévisser les vis et retirer le support d’origine

Une fois les connecteurs débranchés, vous pouvez démonter le support de plaque d’origine.

Repérez les 4 vis sous la selle passager, puis dévissez-les soigneusement afin de libérer le support. Une fois les vis retirées, vous pouvez retirer le support de plaque long d’origine sans forcer.

Nous vous conseillons de conserver cette pièce dans un endroit propre, car elle peut être utile :

🟢 pour la revente de la moto
🟢 pour revenir à la configuration d’origine
🟢 pour certaines utilisations, notamment sous la pluie

2 - Connecter les 3 câbles Plug & Play

La dernière étape consiste à raccorder le nouveau support grâce à notre système de branchement dédié.

Connectez les 3 câbles Plug & Play en respectant les couleurs correspondantes :

  • bleu avec bleu
  • orange avec orange
  • blanc avec blanc

Le raccordement s’effectue facilement grâce à notre connecteur Motoflex ISO Honda, spécialement conçu pour permettre un montage rapide, propre et sans découpe du faisceau d’origine.

C’est tout l’intérêt du système Plug & Play :

  • pas de fil à couper
  • pas de soudure
  • pas de montage complexe
  • une installation nette et réversible

Une fois les branchements réalisés, vérifiez que chaque connecteur est bien clipsé et correctement positionné.

3 - Vérification finale avant utilisation

Avant de reprendre la route, prenez quelques secondes pour contrôler l’ensemble de l’installation.

Vérifiez que :

  • le support est bien fixé
  • les vis sont correctement serrées
  • les connecteurs sont bien branchés
  • rien ne bouge anormalement
  • les câbles sont bien rangés et ne risquent pas de frotter

Vous pouvez ensuite remettre le contact et tester :

  • l’éclairage de plaque
  • les clignotants
  • le bon fonctionnement général de l’installation
